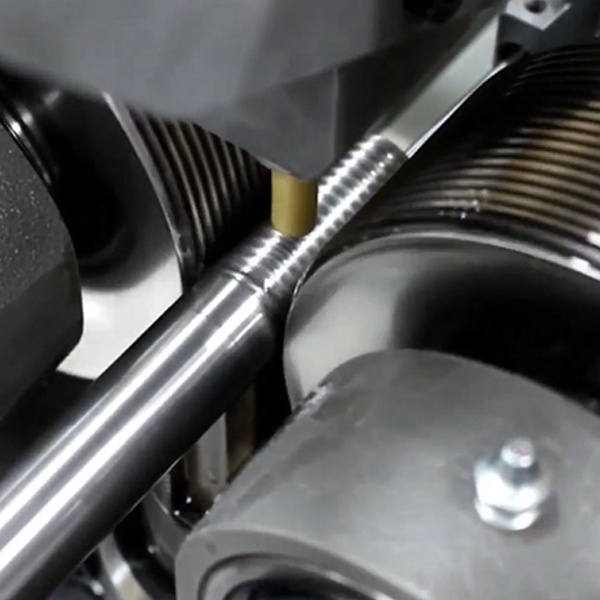

1. Регулировка резьбонакатного станка:
1. Отладка перед обработкой
(1) В зависимости от диаметра обрабатываемого стального стержня замените резьбонакатное колесо, подходящее для диаметра обработки.
(2) При замене резьбонакатного колеса замените шайбу, подходящую для шага резьбонакатного колеса, чтобы обеспечить правильный шаг.
(3) После того, как резьбонакатное колесо адаптировано к диаметру обработки, вставьте установочный стержень ножа, адаптированный к стальному стержню, в центр накатной головки.
(4) Отрегулируйте колесо накатки так, чтобы оно соприкасалось с установочным стержнем ножа, вытяните установочный стержень ножа, затяните винт и нажмите на зубчатый венец, чтобы он не мог двигаться.
(5) Для оборудования, которое фиксирует позиционирующую пластину в соответствии с диаметром обрабатываемого стального стержня, замените позиционирующую пластину, подходящую для диаметра обработки.Диаметр обработки указан на позиционирующей пластине.
(6) В соответствии со спецификациями стальных стержней, подлежащих обработке, отрегулируйте положение блока хода зачистки ребер, чтобы убедиться, что длина зачистки ребер достигает требуемого значения.

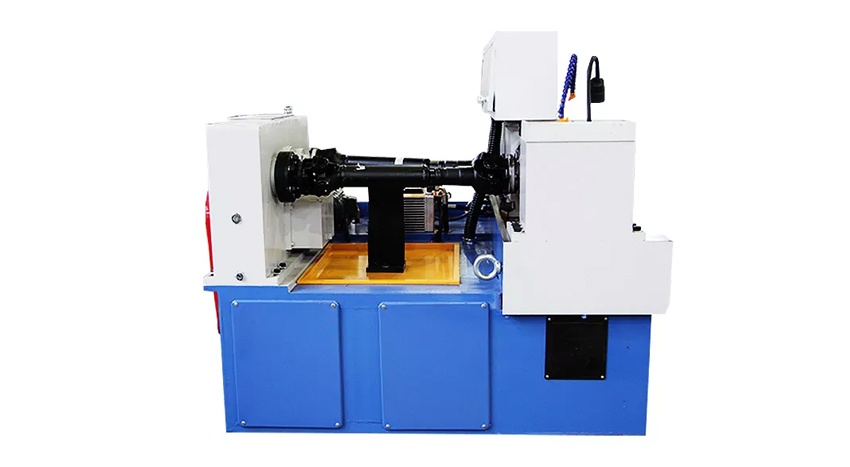

2. Регулировка и установка машины
(1) Измените положение автоматического и ручного переключателя электрического блока управления, и вы можете выбрать автоматическое или педальное вращение.
(2) Автоматический цикл прокатки: поверните кнопку прокатки электрического блока управления в автоматическое положение, и подвижный вал резьбонакатчика начнет совершать возвратно-поступательные движения под контролем реле времени.
(3) Поверните вращающийся переключатель электрического блока управления в ручное положение, а затем нажмите ручной вращающийся переключатель, и подвижное колесо для накатки нити может работать.
(4) Отвинтите внутренний шестигранный винт крышки головки резьбонакатного вала резьбонарезного станка, снимите переднее гнездо подшипника резьбонакатного вала, чтобы установить резьбонакатное колесо, и отрегулируйте осевое положение резьбонакатного колеса с помощью прокладки. или тонкая регулировка.

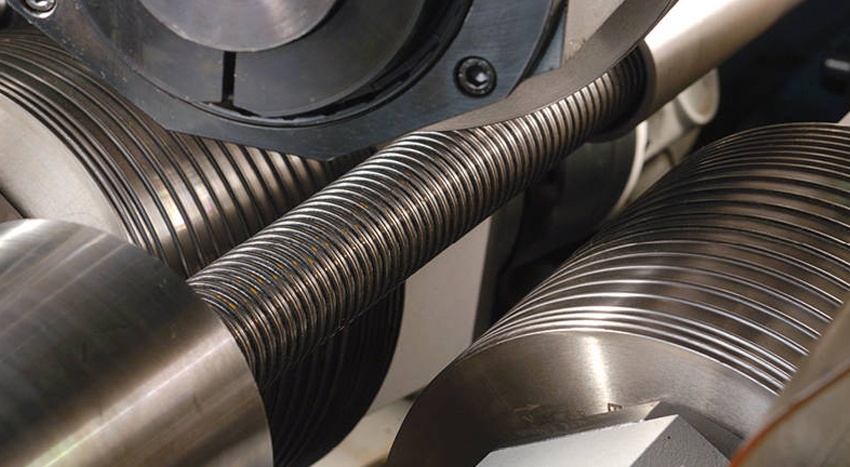

2. Процесс работы резьбонакатного станка:
1. Включите питание, откройте клапан охлаждающей воды, нажмите кнопку запуска прямого вращения, вы можете повернуть ручку подачи и подавать в направлении заготовки для резки.Когда длина зачистки ребер соответствует требованиям, нож для зачистки ребер автоматически откроется и повернет ручку. Продолжайте подачу, чтобы реализовать накатывание резьбы.Когда накатное колесо соприкасается со стальным стержнем, необходимо приложить усилие, чтобы главный вал повернулся на один круг.
Подача в осевом направлении на длину шага, когда подача достигает определенного уровня, она может реализовать автоматическую подачу, пока весь процесс прокатки не будет завершен, он автоматически остановится и нажмите кнопку обратного пуска, чтобы реализовать автоматическое втягивание.
2. Когда автоматическое втягивание ножа завершится, поверните ручку подачи по часовой стрелке, чтобы вернуть накатную головку в исходное положение, и в это время нож для зачистки ребер автоматически вернется в исходное положение.Просто выгрузите готовую заготовку.
3. Используйте калибр-кольцо, чтобы проверить длину резьбы, если ошибка находится в пределах диапазона, она квалифицирована;в то же время используйте калибр для проверки резьбового щупа, чтобы проверить размер головки резьбы.
4. При накатывании против резьбы сначала поменяйте местами любые два положения накатных роликов в накатной головке;затем поменяйте положение прижимного блока переключателя хода спереди и сзади и убедитесь, что ход остается неизменным.
5. При наматывании антирезьбы нажмите кнопку запуска вращения вперед, поверните ручку подачи, чтобы подать ее к заготовке, чтобы выполнить резку, когда длина зачистки ребер достигнет требуемого, нож для зачистки ребер автоматически откроется и прекратит подачу, в на этот раз нажмите После того, как кнопка остановки остановится, нажмите кнопку реверса, накатная головка вращается в обратном направлении, джойстик продолжает подачу, и нить можно наматывать.
Когда резьбонакатное колесо соприкасается со стальным стержнем, вы должны приложить усилие и заставить главный вал вращаться по кругу и подавать на шаг в осевом направлении.Когда подача достигает определенного уровня, может быть реализована автоматическая подача до завершения всего процесса прокатки.стоянка.Нажмите кнопку запуска вращения вперед, чтобы реализовать автоматическое втягивание ножа.
