Принцип работы и использование резьбонарезного станка

Концепция: многофункциональная машина для холодной экструзии.

Классификация: двухосный резьбонакатный станок и трехосный резьбонакатный станок.

Основная функция резьбонакатная машина заключается в том, чтобы остановить нарезку резьбы, прямолинейную и саржевую прокатку заготовки в холодном состоянии, а затем остановить прокатку на прямом зубе, косом зубе и косой шлицевой передаче, а затем можно остановить прокатку при выпрямлении, обжатии, прокатке, и различные формообразующие детали.Его работа в основном зависит от безопасной и надежной мощности.Его основная система имеет жидкостную систему исполнения и систему управления.Существует три формы рабочего цикла: ручная, полуавтоматическая и автоматическая.

Существует два основных типа рынка резьбонакатных станков, один из которых - двухосный резьбонарезной станок, который более распространен из-за низкой цены.Другой - трехосный, трехосный станок, который в основном обрабатывает тонкостенные трубчатые инженерные детали, такие как полый винт инженерного здания.

Процесс холодной прокатки резьбонакатного станка в настоящее время является более совершенным процессом без резки, который может лучше улучшить внутреннее и внешнее качество заготовки, а радиальное сжимающее напряжение, создаваемое временем обработки, может значительно улучшить усталость заготовки. .Сила и сила изменений, в общем, заключается в эффективном, энергосберегающем, малозатратном, несокращающем процессе.Сегодня производитель резьбонакатного станка представляет принцип работы и область применения резьбонакатного станка и надеется всем помочь.

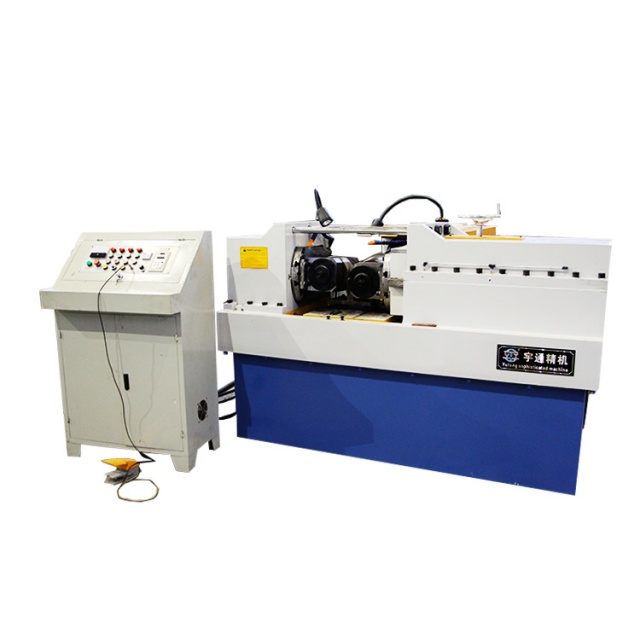

резьбонакатная машина

Принцип работы:

Принцип холодной прокатки эвольвентных шлицев малого модуля на резьбонакатном станке.L, R — пара эвольвентных колес качения с одинаковыми параметрами, соответственно установленных на двух главных валах резьбонакатная машина, и могут вращаться синхронно в том же направлении под действием передаточного механизма.Колесо R может приводиться в движение цилиндром для радиального движения подачи, а колесо L может регулироваться механизмом регулировки так, чтобы оно совпадало с углублением колеса R на поверхности заготовки P. Заготовка P зажимается двумя центральными отверстия, а регулировочный зажим может перемещать заготовку в осевом направлении.При приложении силы заготовку можно повернуть на угол Φ вокруг оси, параллельной шпинделю станка в точке O, чтобы заготовка всегда находилась в процессе холодной прокатки.Держите два катящихся колеса в свободном состоянии и в то же время облегчайте зажим заготовки.

Конструктивные размеры, допуски формы и технические требования к катящемуся колесу сформулированы применительно к катящемуся колесу и цилиндрическому измерительному механизму.Обычная нормальная длина или расстояние между пролетами M катящегося колеса рассчитывается в соответствии с данными сплайна шестерни, а требуемый материал может быть выбран Cr12MoV.(Твердость 59~62HRC).

Области применения:

В настоящее время резьбонакатная машина широко используется во многих областях, таких как строительство, промышленная обработка, обработка труб, автозапчасти и т. д. Он может широко использоваться, потому что он имеет много превосходных характеристик, а использование резьбонакатного станка может просто дать людям некоторое удобство.Процесс холодной прокатки резьбы на резьбонакатном станке представляет собой усовершенствованный процесс без резки, который может эффективно улучшить внутреннее и поверхностное качество заготовки, а также радиальное давление, создаваемое во время обработки, что может значительно улучшить усталостную прочность и прочность на кручение. заготовки.Зная, что процесс холодной прокатки является идеальным процессом с высокой эффективностью, энергосбережением и низким потреблением.Именно потому, что резьбонакатная машина может очень хорошо выполнять этот процесс, поэтому применение резьбонакатной машины, естественно, становится все более и более обширным.
